全自动风淋室-全自动感应吹淋器产品使用说明书

全自动风淋室-全自动感应吹淋器产品使用说明书

全自动风淋室又叫全自动感应吹淋器、全自动感应风淋门、空气吹淋室，本全自动风淋室说明书仅供使用者安装和操作。全自动风淋室在安装和使用前仔细阅读此说明书，并妥善保存。现在很多用户选择全自动风淋室，因为全自动风淋室比较高端，它的配置和比普通风淋室的好。

一、全自动风淋室-全自动感应吹淋器概述:

全自动风淋室是生物洁净室及洁净厂房的理想配套设备，它可以清除人体和物品表面附着的灰尘，减少带入洁净室的灰尘量。

本公司生产的高科技智能语音全自动风淋室带有语音提示系统，人在吹淋时由自动语音系统提示让人有次序的完成整个吹淋除尘过程，人性化语音提示给人一种亲切感觉，并达到有效的净化效果。

1、全自动风淋室-全自动感应吹淋器输入接点:

ａ、供电电源：AC220V

ｂ、进出门开关：门磁开关（关门：闭合，开门：断开）

ｃ、红外线感应开关：无源接点（无人：断开，有人：闭合）

2、输出接点

ａ、外门电锁：DC12V≤200mA

ｂ、内门电锁：DC12V≤200mA

ｃ、风机：220VAC（交流接触器线圈）

ｄ、红外感应器电源：12VDC

e、照明：220VAC,<=100W

f、电源工作指示灯:220VACh、工作指示灯：220VAC

二、全自动风淋室面板示意图

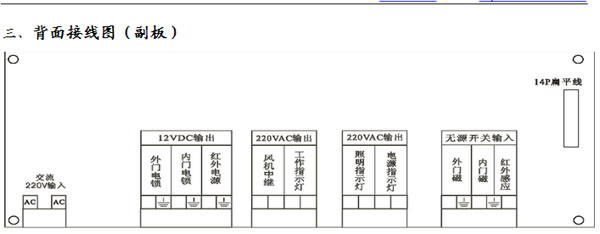

三、全自动风淋室背面接线图（副板）

四、全自动风淋室操作说明

*1、通电

1.1按背面接线图接好线，检查无误后请插上电源220VAC，数码显示原设置值，如无指示灯亮为初始状态（内外门解锁，等待你的使用。）

1.2在初次通电时，红外感应头至少2分钟后才能正常工作。

*2、待机

风淋室通电后，风淋系统红外感应头继续检测状态即为“待机状态”。

1.1系统在待机状态时间5秒内，感应头一感应到有人时立即进行语音提示吹淋工作，当超过待机时间（5秒）时，系统转为初始状态。

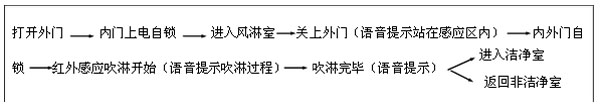

*3、全自动风淋室进门（由外内走）—从非洁净室进入洁净室：

3.1打开外门，内门上电自锁，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，关上外门，语音提示：“你好，请站在感应区内”。系统开始检测是否有人在风淋室，如检测到有人,系统即转入风淋过程3.2。

3.2内外门自锁，风机起动开始风淋，风淋延时开始倒数10S。

语音提示：“正在工作，请转动身体360度”，风淋结束后，启动延时，延时结束后，内门*锁，语音提示：“吹淋完毕，请从后门退出”人出内门后，再关上内门。系统返回初始状态，等待下一次使用。

3.3如系统在3秒内检测风淋室无人时，系统返回待机状态(红外检测继续工作)。

3.4如有人在风淋室，但不在系统感应区内，系统即转入3.3，当系统一检测到有人时，系统即转入风淋过程3.2。

3.5如系统正在工作，有人接触按键开关时，语音提示:“正在工作，请不要随便触摸开关”。

3.6在风淋完成，内外门解锁后，此时可进入或退出风淋室。里面的人在5秒内没有离开风淋室，系统自动返回初始状态。

*4.出门（由内外走）—从洁净室到非洁净室:

4.1打开内门，外门上电自锁，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，关上内门，内外门解锁。系统开始检测是否有人在风淋室。

4.2如检测到有人：可以选择内门出去:

打开内门，外门上电自锁,再关上内门。系统返回初始状态或选择外门出去，打开外门，内门上电自锁，再关上外门。系统返回初始状态。

4.3如检测不到有人：此时有人打开外门，系统即转入进门过程3。

此时有人打开内门，系统即转入出门过程4。

4.4如有人在风淋室，但不在系统感应区内，系统即转入4.3，当系统一检测到有人。
